スイッチが故障する原因とは？導電性の低下、接続の不安定性、接点不良など、タクタイルスイッチ、マイクロスイッチ、ロックスイッチに関するよくある質問（FAQ）を網羅的に解説します。

導入

触覚スイッチ、マイクロスイッチ、およびセルフロック（保持）スイッチは、民生用電子機器、産業用制御機器、および自動車システムにおいて最も広く使用されている制御部品の一つです。

最も頻繁に報告される現場での故障には、 非導電性 （閉じるべきところが開いている） 接続不良または不安定、および接触不良 。

この記事では、これらの障害の根本原因を体系的に説明し、現場での実践的な診断方法を提供し、エンジニアや調達担当者を支援するための予防措置と選択ガイドラインを提供します。

専門家は不良率を低減し、製品の信頼性を向上させる。

1. 故障モードによる分類

1.1 導電不良：導電なし、導電不良、断続的な接続

症状A：作動時に導通がない（常開接点が閉じない）

一般的な原因：

接触酸化 これは最も一般的な原因です。空気中にさらされた銀接点は、硫黄や酸素を含むガスによって徐々に絶縁層を形成します。

低負荷（電流／電圧が小さい）の場合、酸化膜が弱い信号によって破壊されないため、問題は深刻化する。

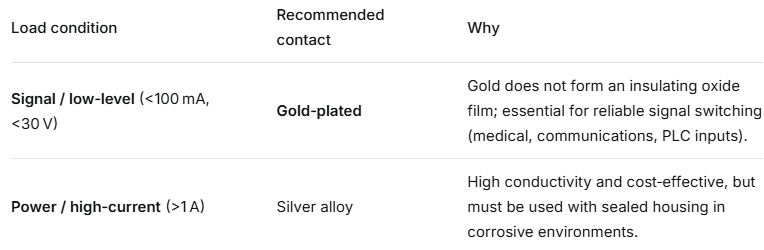

それが理由です 金メッキ接点 信号レベルのアプリケーションには必須です。

フラックス流入 ウェーブはんだ付けや手はんだ付けの際、フラックスが小さな隙間からスイッチハウジングに浸透し、接点に付着して絶縁層を形成することがあります。

ほこりや異物 ―埃っぽい環境では、スイッチ内部に入り込んだ粒子がドームと固定端子間の接触を妨げる。

接触スプリング／ドームの永久変形または疲労 繰り返し使用すると、ドームにひびが入ったり、復元力が失われたりして、適切に閉じることができなくなる可能性があります。

症状B：接続が不安定（断続的な信号）

一般的な原因：

接触面積が小さい ドームは固定端子とごくわずかな点でしか接触しないため、スイッチは振動やわずかな位置ずれの影響を受けやすい。

振動または衝撃 振動の激しい環境では、接点が一時的に分離することがあります。そのため、より高い作動力（OF）が必要となる場合が多くあります。

負荷の不一致によるアーク侵食 誘導性負荷（モーター、ソレノイド）や容量性負荷（電源、コンデンサ）を切り替える際、開閉時のアークによって接点面が焼損し、接触抵抗が大幅に増加する可能性があります。

シールの劣化による湿気の侵入 IP規格に準拠したスイッチであっても、ゴム製のブーツが損傷したり、取り付けが不適切だったりすると、密閉性が損なわれる可能性があります。アーク放電によって発生した炭素と水分が混ざり合うことで、絶縁層が形成されるためです。

一般的な原因：

深刻な接触酸化 湿気や汚染された空気に長時間さらされると、厚い酸化層が形成され、一時的にそれを破壊するには大きな力が必要になります。

異物による詰まり スイッチ内部のほこりや粘着性の残留物がドームの動きを妨げる。

• 症状A：触覚クリックの減少または消失 ―通常はドーム／スプリングの金属疲労を示しています。スイッチ自体はまだ通電しているかもしれませんが、「カチッ」という音がしなくなったのは、故障が間近に迫っていることを示す初期警告です。
• 症状B：スイッチを離しても元の位置に戻らない 原因としては、機械的な詰まり（異物、粘着性フラックスなど）や、スプリングの塑性変形を引き起こす過剰なオーバートラベルが挙げられます。アクチュエータの形状も確認してください。
• 症状C：スイッチを作動させるのに十分な移動量がない 外部アクチュエータのストロークが小さすぎて、必要なオーバートラベル距離に達していません。原則として、アクチュエータのストロークはスイッチの全ストロークの70～80%以上である必要があります。

• 薄いメッキ – 早期の抵抗上昇 接点のメッキが薄すぎると、機械的摩耗によって基材金属がすぐに露出し、機械的寿命が尽きるずっと前に接触抵抗が許容限度を超えてしまう。
• 過度なオーバートラベル 過度なオーバートラベル状態での長時間の動作は、スプリング／ドームの疲労を加速させ、機械的寿命と電気的寿命の両方を短縮します。
• 過電流により接触溶着または材料移動が発生する 定格電流を超えると、激しいアーク放電が発生します。接点が溶着して閉じたり（NO接点が開かなくなったり）、材料が転移したり（NC接点が閉じなくなったり）する可能性があります。

スイッチが本当に故障しているのか、それとも問題が別のところにあるのかを顧客が簡単に確認できる手順を提供してください。

接触抵抗を測定する マルチメーターを200Ωの抵抗測定レンジ（または導通モード）に設定します。スイッチ端子間の抵抗値を、フリー状態と作動状態の両方で測定します。正常なスイッチは、100mΩ未満の安定した抵抗値を示します。1Ωを超える値や不安定な値は、何らかの問題があることを示しています。

目視検査 ハウジングにひび割れ、シールゴムの損傷、端子の変色や腐食がないか確認してください。白い粉（酸化生成物）や黒い炭素の痕跡は、シール不良またはアーク放電による損傷を示しています。

はんだ接合部を確認する はんだ付け不良、はんだ不足、または端子間をはんだボールが橋渡ししている場合、スイッチの故障と間違われることがよくあります。

スワップテスト 疑わしいスイッチを、同じモデルの正常なスイッチと交換してください。もし故障がスイッチに追従するようであれば、そのスイッチに欠陥があります。

3．予防措置と選定ガイドライン（根本原因から仕様まで）

3.2 適切なシーリング（IP等級）を選択する

• 清潔な室内環境 IP40（防塵性能）で十分です。
• 埃っぽい工業環境 IP60以上を推奨。完全密閉型。
• 屋外または湿度の高い環境 湿気による故障を防ぐため、少なくともIP67規格に準拠し、金メッキ接点を使用すること。

• 推奨されるはんだ付けプロファイル（例：ウェーブはんだ付けの場合は260±5℃で5秒未満）を厳守してください。
• 水溶性フラックスは使用しないでください。スイッチ内部部品に対して非常に腐食性が高いです。
• はんだ付け後、少なくとも1分間はスイッチに機械的な負荷をかけないでください。ハウジングが冷えて再固化するまで待つ必要があります。

誘導性負荷（リレー、ソレノイド、小型モーターなど）には、必ず中間リレーまたはコンタクタを使用してください。マイクロスイッチは低電流コイルのみを制御するようにしてください。これにより、スイッチの電気的寿命が大幅に延びます。

高電流誘導負荷の直接スイッチングが避けられない場合は、直流定格でアーク抑制機能（磁気式アーク消弧など）を内蔵したスイッチを選択してください。

4. 補足FAQ（高価値ロングテールキーワード）

これらの短いQ&A形式のペアは、Googleのフィーチャードスニペットや音声検索に最適です。

Q1：タクトスイッチは洗えますか？
A：ほとんどの標準的なタクトスイッチは洗浄できません。洗浄液がハウジング内部に入り込み、潤滑剤を溶かしたり、接点を腐食させたりする可能性があります。軽い洗浄の場合は、イソプロピルアルコールを綿棒に含ませて端子部分のみを拭き、完全に乾燥させてください。完全密閉型（例：IP67）のスイッチは部分的に洗浄できますが、必ず溶剤とシール材の適合性を確認してください。

Q2：スイッチが一度も操作されていないのに、ノーマルクローズ（NC）接点が故障するのはなぜですか？
A：NC接点は常に閉じた状態です。腐食性雰囲気では、固定接点上に絶縁層が徐々に形成される可能性があります。唯一確実な解決策は、金メッキ接点を使用することです。

Q3：機械的寿命と電気的寿命の違いは何ですか？
A：機械的寿命とは、スイッチが無負荷状態で動作できるサイクル数であり、多くの場合、数百万回に及びます。電気的寿命とは、定格負荷下で動作できるサイクル数であり、アーク放電や物質の転移によって接点が摩耗するため、常に機械的寿命よりはるかに短くなります。

Q4：スイッチはなぜ非常に低い負荷時に故障しやすいのでしょうか？
A：高負荷時には、接点開閉時に発生する小さなアーク放電によって接点上の有機汚染物質が焼き払われ、いわゆる「自己洗浄」効果が得られます。しかし、最小適用負荷を下回ると、接点を洗浄するのに十分なエネルギーが得られないため、酸化物や汚染物質が蓄積し、早期の開回路故障につながります。

Q5：スイッチを長期間保管して抵抗値が高くなった場合はどうすればよいですか？
A：保管中に端子が酸化する場合があります。スイッチは納品後6ヶ月以内にご使用いただくことをお勧めします。保管条件：常温・常湿、直射日光・腐食性ガスの影響を受けない場所。開封後の未使用スイッチは帯電防止袋に入れて密封してください。

5．結論と行動喚起

導電性の低さ、接続の不安定さ、接触不良に関連する問題のほとんどは、 接点材料、シール、はんだ付けプロセス、または負荷整合 。

これらの根本原因を理解し、適切な選定と取り扱いを行うことで、最終製品の現場での故障率を大幅に低減できます。
