スイッチにおける定格電流と定格電圧とは何ですか？より高い負荷で使用できますか？

家電製品や電子機器を設計している場合、スイッチのデータシートで「5A 125V AC」や「3A 250V AC」といった定格を目にしたことがあるでしょう。

しかし、これらの数字は実際には何を意味するのでしょうか？そしてさらに重要なのは、 定格負荷よりも高い負荷でスイッチを使用できますか？

この記事では、スイッチの電気的定格の基本と、定格を超えることが決して良い考えではない理由について説明します。

1. 定格電流とは何ですか？

定格電流（通常はアンペア、A）とは、 最大連続電流 スイッチが指定された条件下で安全に電流を流し、遮断できること。

• 実際の電流が定格電流を超えると、内部接点が過熱したり、過度にアーク放電を起こしたり、最悪の場合は溶着してしまう可能性があります。
• 当社製スイッチの一般的な定格電流：0.5A、1A、3A、5A、10A、16Aなど。

2. 定格電圧とは何ですか？

定格電圧（ボルト、V）は 最大電圧 このスイッチは、開いている接点間の電流に耐えることができ、開くと安全に遮断します。

• 交流（AC）と直流（DC）の定格は異なります。250V AC定格のスイッチでも、直流アークは消火しにくいため、直流定格ははるかに低い値（例えば36V DCや48V DC）になる場合があります。
• 定格電圧を超える電圧でスイッチを使用すると、アークフラッシュ、接触溶着、さらには火災を引き起こす可能性があります。

3. 定格以上の負荷（電流または電圧）でスイッチを使用できますか？

いいえ。電流と電圧の定格値を同時に超えてはいけません。

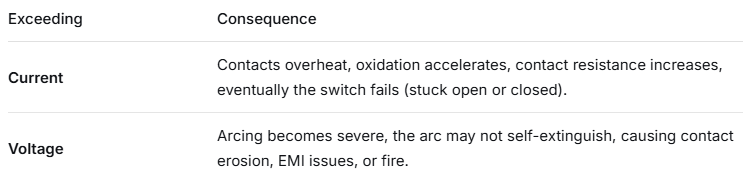

一つのパラメータを超えるだけでも危険です。理由は以下のとおりです。

実例 : 定格3A 250V ACのスイッチを10A 250V ACの負荷に使用することはできません。接点がすぐに焼損してしまいます。

また、電流が3Aを超えているため、5A 125V ACでは使用できません。

4. 電圧は低いが電流は高いスイッチを使う場合はどうでしょうか？

まだ許可されていません 。

定格電流は電圧に関係なく絶対的な上限値です。電圧を下げても、同じ電流であれば接触抵抗で発生する熱量は同じになります。
例： 定格1A 250V ACのスイッチは、2A 12V DCには対応できません。接触抵抗と発熱量は同じになります。

5. 性能低下に関するガイドラインはありますか？

のために 信頼性が重要なアプリケーション （医療、自動車、産業制御）エンジニアはよく 安全マージン 定格電流および定格電圧の70～80％を超えない範囲でスイッチを作動させること。

例： 負荷が2A 125V ACの場合は、少なくとも3A 125V AC以上の定格のスイッチを選択してください。

定格出力の低下は、スイッチの寿命を延ばし、故障リスクを低減します。

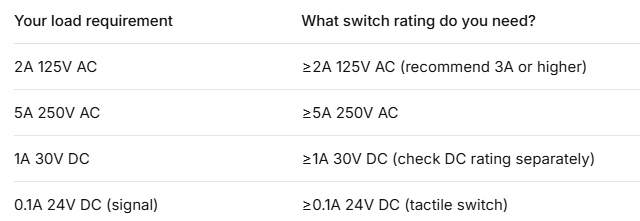

6．まとめ – クイックチェックリスト

黄金律： 必ず定格表示のあるスイッチを使用してください 同等以上 切り替えようとしている最大負荷。見た目が似ているからといって、スイッチがそれ以上の負荷を処理できると決して思い込まないでください。

適切なスイッチの選び方でお困りですか？

私たちは 直接製造業者 触覚スイッチ、マイクロスイッチ、およびセルフロック／ノンロックスイッチ。

電圧／電流の要件が不明な場合は、負荷仕様（電圧、電流、AC／DC、負荷の種類：抵抗性、誘導性、容量性）をお送りください。

当社のエンジニアが、お客様の用途に最適なスイッチをご提案いたします。
