SMD DIP Switch for Electronic Components

テープシール付き小型1ポジションSMD DIPスイッチ

金メッキ接点と耐熱ハウジングを採用した当社のSMD DIPスイッチは、安定した電気的性能、低い接触抵抗、そして長い動作寿命を実現します。自動ピックアンドプレース装置との互換性も高く、OEM/ODMプロジェクトにおける効率的な組み立てと生産コストの削減に貢献します。

ブランド:
Gangyuan
商品番号。:
BMIC01S-CG-4FR-M-NK
注文（MOQ）:
500
支払い:
100% T/T Before Production
製品の起点:
Zhejiang, China (Mainland)
色:
Black and yellow
出荷ポート:
WenZhou/Shenzhen
リードタイム：
14 Working Days For Payment

幅
6.00mm x 2.54mm
取り付けタイプ
Surface Mount
照明
Non-llluminated
IP 定格
No IP Rating

お問い合わせ

製品の詳細

1ポジション 2.54mmピッチ SMD DIPスイッチ（テープシール付き、PCB実装用）

パラメータ

タイプ： 超小型1、2、4、6、8、10ポジションSPST SMDディップスイッチ

接点定格：スイッチング時-25mA、24VDC；非スイッチング時-100mA
接触抵抗：≤100mΩ
絶縁抵抗：100MΩ以上
スイッチ容量：最大5pF
作動力：最大500gf
動作寿命：1,000サイクル
動作温度範囲：-30℃～80℃
保管温度範囲：-40℃～90℃

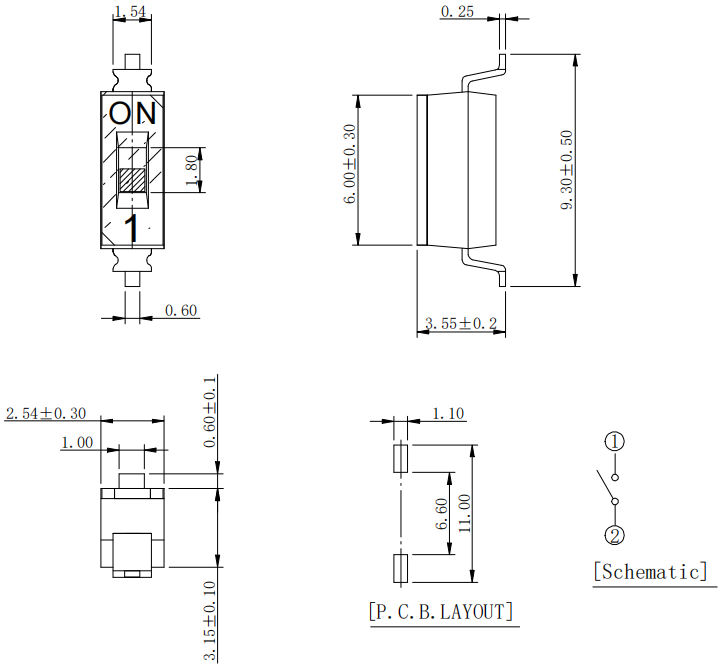

描画

代表的な用途

当社のテープシール式SMD DIPスイッチは、基板洗浄と信頼性の高い構成が求められる用途で幅広く使用されています。
産業用制御基板およびPLCモジュール
車載用電子機器およびECU（AEC-Q200準拠オプションあり）
IoTデバイスとスマートホーム家電
家電製品および通信機器
医療機器および検査機器
高密度基板設計（ハーフピッチオプションあり）

なぜ当社のSMD DIPスイッチを選ぶべきなのか？

自社工場を持つプロのスイッチメーカーとして、当社は研究開発から生産までの全工程を管理しています。
ISO 9001:2015認証取得済みの生産施設
厳格な入荷資材検査＋100％機能テスト
RoHS/REACH指令に準拠した材料を使用しており、詳細な資料も入手可能です。
標準注文およびカスタム注文の迅速な納期
OEM/ODM対応：カスタムマーキング、ピッチ、ポジション数、電気的仕様
工場直販価格、中間業者による上乗せなし
