自社工場を持つプロのスイッチメーカーとして、当社は8.5×8.5mmシリーズのプッシュボタンスイッチを自信を持ってお届けします。セルフロック式と非ロック式の両方のオプションをご用意し、多様な用途に対応します。耐久性に優れた6ピンDIP端子設計を採用したこの角型プッシュボタンは、安定した接続と容易なPCB実装を実現します。
ブランド:
Gangyuan商品番号。:
PB23E09171-07注文（MOQ）:
100pcs支払い:
100% T/T Before Production製品の起点:
Zhejiang, China (Mainland)色:
Black出荷ポート:
Ningbo/Shenzhenリードタイム：
7-14 working days for payment幅
8.50mm x 8.50mm取り付けタイプ
Through Hole照明
Non-llluminatedIP 定格
No IP Rating8.5x8.5mm 6ピンDIPセルフロック式／非ロック式プッシュボタンスイッチ
仕様
タイプ： 基板実装型タクタイルプッシュスイッチ 8.5×8.5mm
定格：DC 30V 0.1A
接触抵抗：≤100mΩ
絶縁抵抗：100MΩ以上
作動力：230±70gf
最大移動量：2.5±0.2mm
動作寿命：3000サイクル

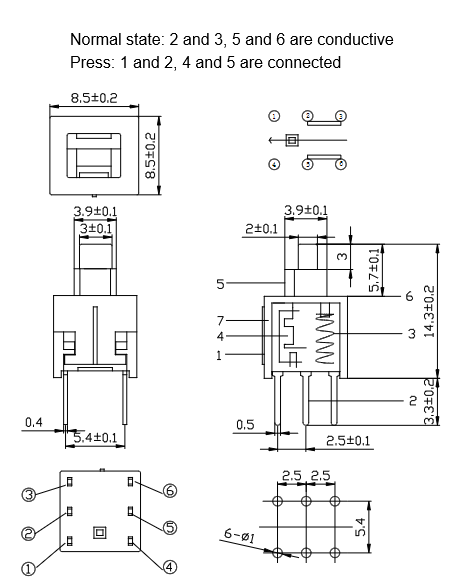

概略図
産業用および民生用電子機器向け触覚ラッチングスイッチ
主な特徴
セルフロックモード： 1回押すと回路がオンの状態にロックされ、もう一度押すとロックが解除されてオフの状態に戻ります。
電力制御、モード切り替え用途に最適です。
非ロックモード： 押すと作動し、離すとリセットされます。瞬間的なトリガー、信号入力、リセット機能に最適です。
6ピンDIP設計： 標準的なDPDT（双極双投）構成で、デュアル回路制御をサポートし、汎用PCBレイアウトと互換性があります。
触覚フィードバック： 操作するたびに、キレのある一貫したクリック感が得られ、信頼性の高い動作とユーザーの安心感を保証します。
設置および溶接ガイド
取り付けタイプ: スルーホール基板実装
溶接に関する推奨事項： 255℃での自動浸漬溶接法を使用してください。
過度の加熱や内部部品の損傷を防ぐため、溶接時間は最大5秒を超えないようにしてください。
インストールに関する注意事項： ピンが基板の穴に正しく位置合わせされていることを確認し、取り付け中にピンが曲がらないように注意してください。
推奨されるPCBパッドレイアウト： 8.5x8.5mm 6ピンスイッチ用の標準パッド設計図をエンジニア向けにダウンロード提供。
よくある質問
Q1：8.5x8.5mmスイッチのセルフロック式と非ロック式の違いは何ですか？
A：セルフロック式スイッチは、一度押すとオンの状態が維持され、オフにするにはもう一度押す必要があります。
非ロック式（モーメンタリ式）スイッチは、押している間だけ作動し、離すとリセットされます。
Q2：御社の8.5x8.5mmラッチングスイッチはどのような認証を取得していますか？
A: 当社のスイッチはすべてRoHS、ISO9001、ISO14001、1045001、REACHなどの認証を取得しています。
Q3：カスタム8.5x8.5mmスイッチの最小注文数量（MOQ）はいくつですか？
A：標準の最小注文数量は5,000個ですが、研究開発プロジェクト向けの小ロットのカスタムオーダーにも対応しています。
Q4：8.5x8.5mmスイッチの3DモデルまたはCADファイルを提供していただけますか？
A：はい、弊社ではすべての標準製品について、無料の2D寸法図と3D STEPファイルを提供しています。
Q5：量産のリードタイムはどれくらいですか？
A：標準納期はサンプル確認後7～15日ですが、お急ぎのご注文には特急生産も承っております。
