在宅 スイッチ 触覚スイッチ 06 シリーズタクトスイッチ 4ピンTHTタクトタッチプッシュボタンスイッチ

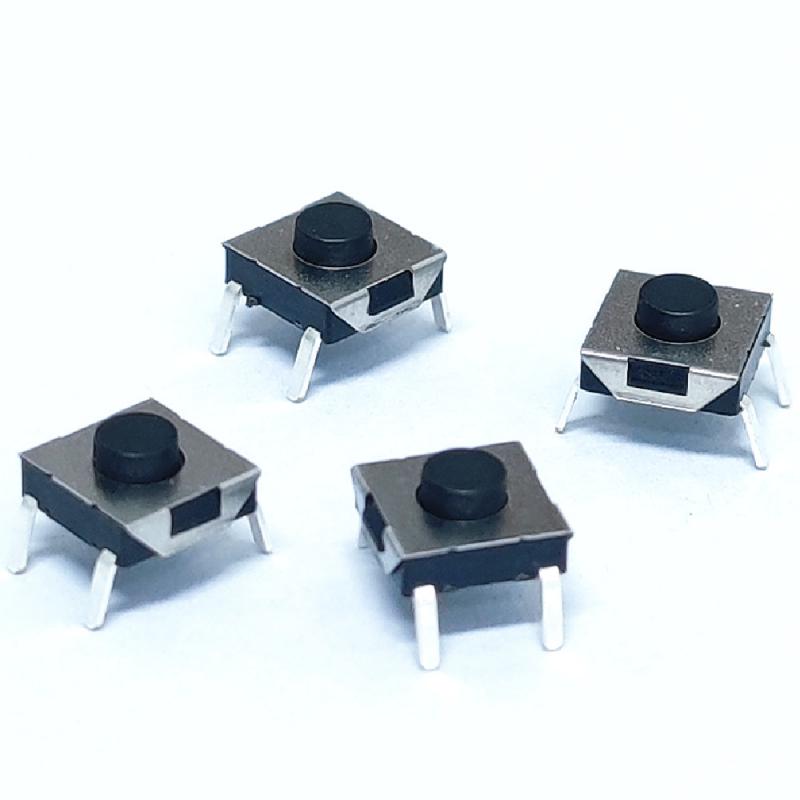

4ピンTHTタクトタッチプッシュボタンスイッチ

そのスルーホールタクタイルスイッチ一般的な電子部品で、PCB(プリント回路基板)の穴に挿入されたピンを介してはんだ付けによって固定されます。




  • ブランド:

    Gangyuan
  • 商品番号。:

    KAN0648A-0311A100-B4
  • 注文(MOQ):

    500
  • 支払い:

    100% before production
  • 製品の起点:

    Wenzhou
  • 色:

    Black
  • 出荷ポート:

    Ningbo or Shenzhen
  • リードタイム:

    7-15 working days
  • 6.00mm x 6.00mm
  • 取り付けタイプ

    Through Hole
  • 照明

    Non-llluminated
  • IP 定格

    IP4X
  • 製品の詳細

6x6 タクトスイッチ ミニ丸型ボタン 50mA DC12V タクトスイッチ PCBボード用


標準仕様


タイプ: 6mmマイクロタクトスイッチ
定格:DC 12V 50mA(最大)DC 1V 10μA(最小)

操作力: 100±30gf

フルトラベル:0.25±0.15mm

動作寿命:1,000,000サイクル

製品高さ: 3.1mm

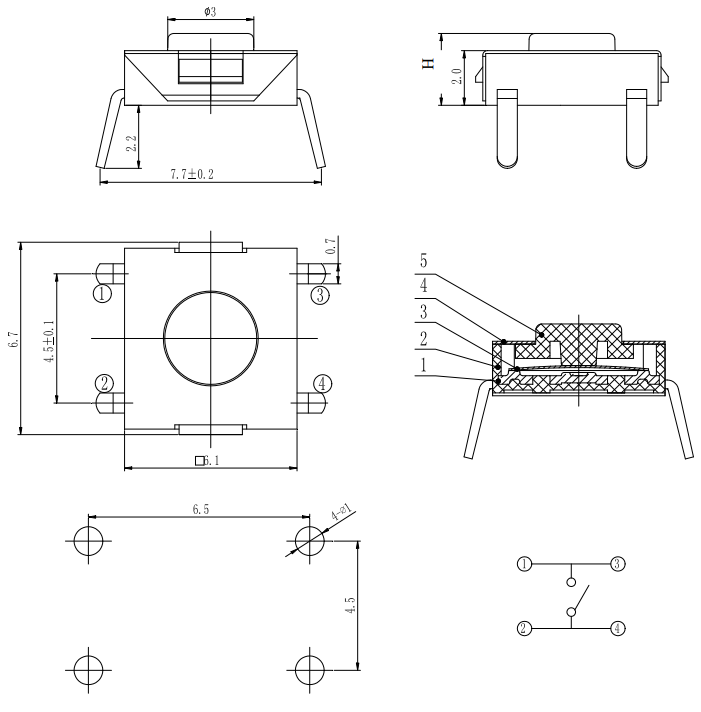

タクトスイッチの回路図

トップアクチュエートタクトスイッチ / マイクロスイッチタクト / 標準タクトスイッチ



応用

民生用電子機器: キーボード、リモコン、ゲーム コントローラー。
産業用制御:計器盤、PLC 機器。
家電製品:電子レンジ、洗濯機のコントロールパネル。
自動車用電子機器:カーオーディオ、中央制御ボタン


注意事項:


a、プリント基板のパッドサイズは製品図に示されています。
b、はんだごてを使用する場合は、はんだ付け条件は最大350℃、最大3秒とします。
c、スイッチ上部からのフラックスの浸入を防ぐ
d、スイッチをはんだ付けした後は、溶剤または他の同様の製品でスイッチを洗浄しないように注意してください。
e、スイッチをはんだ付けした直後は、スイッチのノブに負荷がかからないように注意してください。
f、スイッチに過度の静荷重や衝撃を与えないように注意してください。
g、スイッチをはんだ付けした後、PWBが重ならないように注意してください
